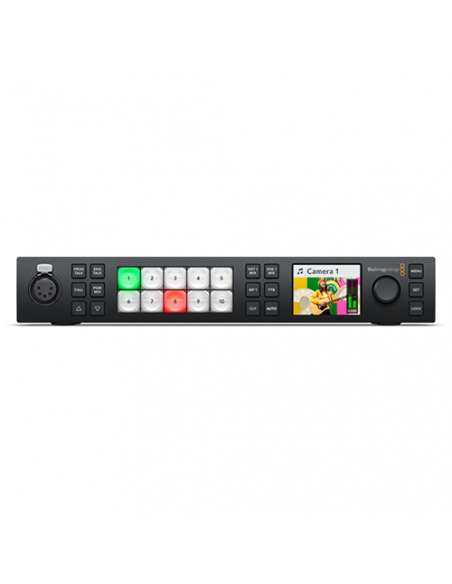

Blackmagic Atem 1 M/E Contellation HD
L'ATEM 1 M/E Constellation HD est un mélangeur de production de haute définition qui intègre des fonctionnalités avancées. Son design à 1 M/E dispose de 10 entrées 3G-SDI avec une conversion de normes et 6 sorties auxiliaires 3G-SDI indépendantes. Il intègre également une sortie webcam USB, d'un DVEd'incrustateurs chroma, de lecteurs multimédia, du multi view et bien plus.
Les caractéristiques techniques :
Nombre total d'entrées vidéo : 10
Nombre total de sorties vidéo : 6
Débits SDI : 1.5G, 3G
Nombre total d'entrées audio : 2 x jack symétrique de 1/4 de pouce, 1 x réseau d'ordres XLR à 5 broches
Nombre total de sorties audio : 1 x réseau d'ordres XLR à 5 broches
Entrées audio SDI : 2 canaux d'audio intégré sur toutes les entrées SDI
Sorties audio SDI : 2 canaux d'audio intégré sur toutes les sorties SDI
Connexions timecode : Aucune
Entrée de référence : Tri-Sync ou Black Burst
Synchronisation des entrées vidéo : Sur les 10 entrées
Convertisseurs de fréquence d'images et de format : Sur les 10 entrées
Sorties aux SDI : N'importe quelle des 6 sorties SDI
Sorties prévisualisation SDI : N'importe quelle des 6 sorties SDI
Sorties programme SDI : N'importe quelle des 6 sorties SDI
Sortie programme SDI down-convertie : Aucune
Sortie Webcam : 1 x USB-C supportant le 720p ou 1080p à la fréquence d'images PGM
Nombre de Multi Views : 1 x 3G-SDI
Connexion pour le panneau de contrôle : Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau
Générateur de timecode interne : Oui
Réseau d'ordres : RJ45 pour les systèmes de réseau d'ordres tiers
Sortie tally : Intégrée aux GPI et Tally Interface Blackmagic Design via la connexion Ethernet. (Produit vendu séparément)
Ethernet : Supporte le 10/100/1000 BASE-T
Interface pour l'ordinateur : 1 x USB-C supporte USB 3.1 Gen 1 (5Gb/s)
Normes :
Normes vidéo SD : Aucune
Normes vidéo HD :
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Conformité aux normes SDI : SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A et B
Échantillonnage vidéo : 4:2:2
Précision des couleurs : 10 bits
Espace colorimétrique : REC 709
Commutation automatique SDI : Détection automatique entre le 1.5G-SDI et le 3G-SDI de niveau A et B
Caractéristiques du produit
Incrustateurs en amont : 4
Incrustateurs en aval : 1
Incrustateurs chroma avancés : 4
Prise en charge du réseau d'ordres : Oui
Prise en charge du mix minus : Oui
Incrustateurs linéaires/en luminance : 5
Incrustateur de transition (Stinger/DVE) : 1 Stinger, 1 DVE.
Nombre total de couches : 7
Générateurs de motifs : 5
Générateurs de couleurs : 2
Panneau de contrôle : Commutation d'urgence sur le panneau avant, logiciel ou panneau matériel en option
Fenêtres routables : 16
Tally : Rouge pour le programme et vert pour la prévisualisation.
Libellés représentant les sources sur les fenêtres : Oui
Monitoring Multi View
Monitoring Multi View
1 x multi view configurable en 16, 13, 10, 7 ou 4 vues. Inclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, du DSK et du clean feed avec des libellés et indicateurs audio en option.
Norme vidéo du multi view : HD
Résolution d'écran minimale : 1366 x 768
Lecteur multimédia
Lecteurs multimédia : 2
Canaux : Fill et key pour chaque lecteur multimédia
Capacité de la bibliothèque de médias pour les images fixes : 20
Capacité de la bibliothèque de médias pour les clips : 2 x jusqu'en 1080p60
Longueur d'un clip en 720 HD sur le lecteur multimédia : 400 images
Longueur d'un clip en 1080 HD sur le lecteur multimédia : 200 images
Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG et TIFF
Format des fichiers vidéo pour la bibliothèque de médias : Séquence TGA
Format des fichiers audio pour la bibliothèque de médias : WAV, MP3 et AIFF
Écran
Panneau avant
Écran LCD intégré de 2,2 pouces pour la vidéo, 10 boutons LED pour la configuration et la commutation d'urgence, 4 boutons source, 6 sélections pour le réseau d'ordres et boutons de mixage, molette pour contrôler les menus et bouton de configuration, bouton de verrouillage sur le panneau avant.
Traitement
Retard de traitement
< 10 lignes.
Mixeur audio
Mixeur à 28 canaux.
Sélectionnable entre On/Off/Audio-Follow-Video.
Mesure des niveaux et crêtes.
Contrôle de gain principal.
Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.
Down-conversion
Aucune
Logiciel
Panneau de contrôle inclus
Panneau ATEM Software Control inclus gratuitement pour Mac 11.11 Big Sur, Mac 12 Monterey ou version ultérieure et Windows 10 ou 11.
Mises à jour logicielles
Via le port USB ou Ethernet sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup Utility fourni.
Configuration
Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.
Systèmes d'exploitation : Mac 11.1 Big Sur, Mac 12.0 Monterey ou une version ultérieure, Windows 10 et 11
Alimentation requise
Alimentation : 1 x 100 - 240 AC interne
Consommation d'énergie : 36W
Installation physique
Installation physique
2/3 de rack de largeur, 1 unité de rack de hauteur.
Accessoires en option
Teranex Mini Rack Shelf
Spécifications environnementales
Température d'utilisation
0° à 40° C (32° à 104° F)
Température de stockage
-20° à 60° C (-4° à 140° F)
Humidité relative
0% à 90% sans condensation
Contenu de la boite
ATEM 1 M/E Constellation HD
Pack de bienvenue avec un QR code pour télécharger le logiciel
