Blackmagic Atem 4 M/E CONTELLATION HD

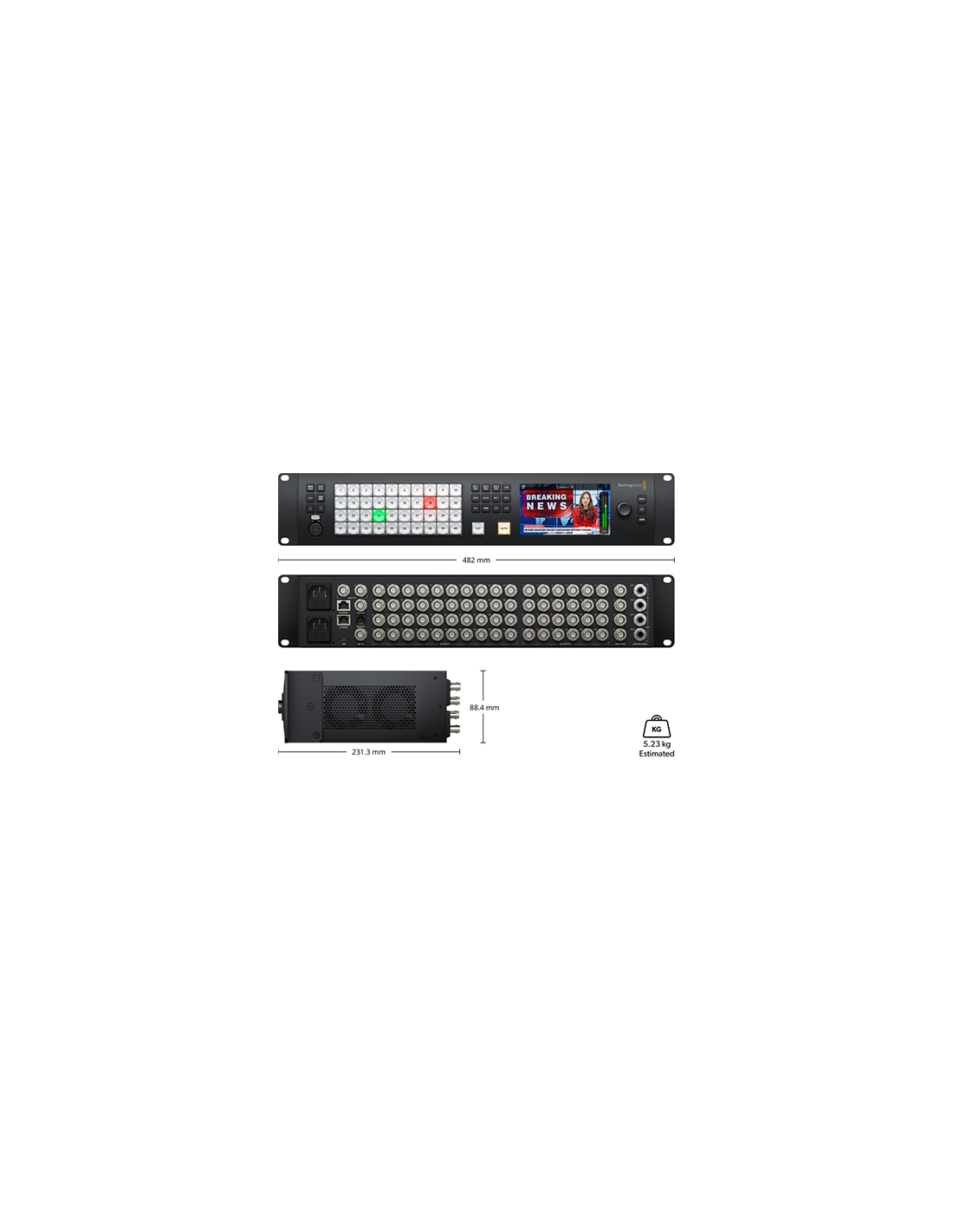

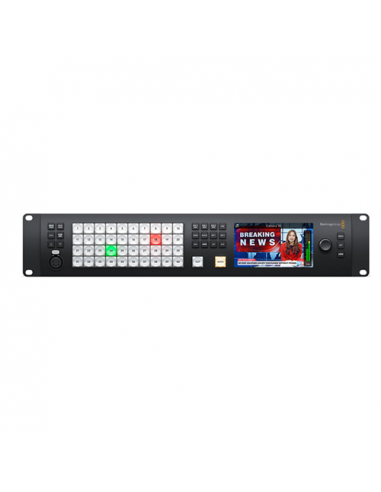

Le Blackmagic Design ATEM 4 M/E Constellation HD est un mélangeur performant de production en direct 4 M/E qui comprend 40 entrées 3G-SDI avec conversion de normes, 24 sorties 3G-SDI, 4 DVE, 16 incrustateurs avancés ATEM, 4 multi view à 16 vues, des lecteurs multimédia, un réseau d'ordres, une sortie webcam USB et 2 SuperSource pour un total de 12 DVE. Il a été conçu dans un boîtier compact au format rack et dispose d'un panneau de contrôle. Il dispose également d'un écran LCD qui permet de visualiser la sortie programme ou de modifier les paramètres du mélangeur directement depuis les menus. Son format très compact est idéal pour la production en direct mobile. En effet l'arrière du mélangeur intègre des entrées 3G-SDI, des sorties aux 3G-SDI, une connectique audio symétrique et Ethernet pour le contrôle.
Les points forts du mélangeur ATEM 4 M/E Constellation HD
- 40 entrées 3G-SDI avec conversion de normes
- 24 sorties 3G-SDI
- 4 DVE
- 16 incrustateurs avancés ATEM
- 4 Multi view à 16 vues
- Sortie webcam USB
- 2 SuperSource
- Rackable
- Panneau de contrôle à l'avant, écran LCD
- Silencieux grâce à son système thermique innovant
Les caractéristiques techniques du Blackmagic ATEM 4 M/E CONTELLATION HD :
Connexions
Nombre total d'entrées vidéo : 40
Nombre total de sorties vidéo : 24
Débits SDI : 1.5G, 3G
Nombre total d'entrées audio
2 x jack symétrique de 1/4 pouce
1 x entrée MADI BNC à 32 canaux stéréo
1 x réseau d'ordres XLR à 5 broches
Nombre total de sorties audio
2 x jack symétrique de 1/4 pouce,
2 x sortie MADI BNC à 32 canaux stéréo.
1 x réseau d'ordres XLR à 5 broches.
Entrées audio SDI
2 canaux d'audio intégré sur toutes les entrées SDI.
Sorties audio SDI
2 canaux d'audio intégré sur toutes les sorties SDI.
Connexions timecode
Aucune
Entrée de référence
Tri-Sync ou Black Burst.
Synchronisation des entrées vidéo
Sur les 40 entrées.
Convertisseurs de fréquence d'images et de format
Sur les 40 entrées.
Sorties aux SDI
N'importe quelle des 24 sorties SDI.
Sorties prévisualisation SDI
N'importe quelle des 24 sorties SDI.
Sorties programme SDI
N'importe quelle des 24 sorties SDI.
Sortie programme SDI down-convertie
Aucune
Sortie Webcam
1 x USB-C supportant le 720p ou 1080p à la fréquence d'images PGM.
Nombre de Multi Views
4 x 3G-SDI
Réglage à distance
RJ12 supporte le RS-422
Connexion pour le panneau de contrôle
Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau.
Générateur de timecode interne
Oui
Réseau d'ordres
RJ45 pour les systèmes de réseau d'ordres tiers.
Sortie tally
Intégrée aux GPI et Tally Interface Blackmagic Design via la connexion Ethernet. (Produit vendu séparément)
Ethernet
Supporte le 10/100/1000 BASE-T.
Interface pour l'ordinateur
1 x USB-C supporte USB 3.1 Gen 1 (5Gb/s)
Normes
Normes vidéo SD
Aucune
Normes vidéo HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Conformité aux normes SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B.
Échantillonnage vidéo
4:2:2
Précision des couleurs
10 bits.
Espace colorimétrique
REC 709
Commutation automatique SDI
Détection automatique entre le 1.5G-SDI et le 3G-SDI de niveau A et B.
Caractéristiques du produit
Incrustateurs en amont : 16
Incrustateurs en aval : 4
Incrustateurs chroma avancés : 16
SuperSource : 2
Prise en charge du réseau d'ordres : Oui
Prise en charge du mix minus : Oui
Incrustateurs linéaires/en luminance : 21
Incrustateur de transition (Stinger/DVE) : 4 Stinger, 4 DVE.
Nombre total de couches : 28
Générateurs de motifs : 21
Générateurs de couleurs : 2
Panneau de contrôle : Commutation d'urgence sur le panneau avant, logiciel ou panneau matériel en option.
Fenêtres routables : 64
Tally : Rouge pour le programme et vert pour la prévisualisation.
Libellés représentant les sources sur les fenêtres : Oui
Monitoring Multi View
Monitoring Multi View
4 x multi views chacun configurable en 16, 13, 10, 7 ou 4 vues. Inclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, des M/E, des DSK, du SuperSource et du clean feed avec des libellés et indicateurs audio en option.
Norme vidéo du multi view : HD
Résolution d'écran minimale : 1366 x 768
Lecteur multimédia
Lecteurs multimédia : 4
Canaux : Fill et key pour chaque lecteur multimédia.
Capacité de la bibliothèque de médias pour les images fixes : 60
Capacité de la bibliothèque de médias pour les clips : 4 x jusqu'en 1080p60.
Longueur d'un clip en 720 HD sur le lecteur multimédia : 1200 images.
Longueur d'un clip en 1080 HD sur le lecteur multimédia : 600 images.
Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG et TIFF.
Format des fichiers vidéo pour la bibliothèque de médias : Séquence TGA.
Format des fichiers audio pour la bibliothèque de médias : WAV, MP3 et AIFF.
Écran
Panneau avant
Écran LCD HD intégré de 5 pouces pour la vidéo, 42 boutons LED pour la configuration et la commutation d'urgence, 8 boutons source, 4 boutons de transition, 6 sélections pour le réseau d'ordres et boutons de mixage, molette pour contrôler les menus et bouton de configuration, bouton de verrouillage sur le panneau avant.
Traitement
Retard de traitement
< 10 lignes.
Mixeur audio
Mixeur à 156 canaux.
Sélectionnable entre On/Off/Audio-Follow-Video.
Mesure des niveaux et crêtes.
Contrôle de gain principal.
Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.
Logiciel
Panneau de contrôle inclus
Panneau ATEM Software Control inclus gratuitement pour Mac 11.11 Big Sur, Mac 12 Monterey ou version ultérieure et Windows 10 ou 11.
Mises à jour logicielles
Via le port USB ou Ethernet sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup Utility fourni.
Configuration
Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.
Systèmes d'exploitation
Mac 11.1 Big Sur, Mac 12.0 Monterey ou une version ultérieure, Windows 10 et 11
Alimentation requise
Alimentation : 2 x 100 - 240 AC interne
Consommation d'énergie : Estimé à 147W
Installation physique
Installation physique : 2 unités de rack
Spécifications environnementales
Température d'utilisation : 0° à 40° C (32° à 104° F)
Température de stockage : -20° à 60° C (-4° à 140° F)
Humidité relative : 0% à 90% sans condensation
Contenu de la boite :
ATEM 4 M/E Constellation HD
Pack de bienvenue avec un QR code pour télécharger le logiciel
