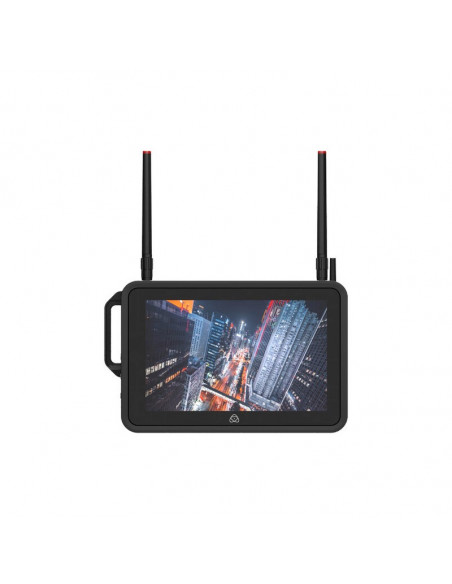

Enregistreur Atomos Shogun Connect
Cet enregistreur dispose d'un écran plus lumineux et de multiples options d'enregistrement. Il offre une surveillance HDR, et un enregistrement RAW avec des flux de travail en cloud. Il dispose d'une interface d'entrée et d'une sortie SDI 12G en boucle avec une prise en charge SDI RAW incluse et envoie un signal à plusieurs appareils. La technologie de timecode synchrone sans fil AirGlu' d'ATOMOS permet la communication directe même à grande distance entre les appareils. Il existe plusieurs options d'alimentation pour une adaptation à différent scénarios sur de longue portée sur le plateau, plus le Wi-Fi 6, l'Ethernet Gigabit, le Bluetooth LE et l'USB C qui garantit une connectivité flexible et polyvalente. Le shogun connect peut transformer les caméras professionnelles de cinéma, les hybrides et les reflex numériques en appareils entièrement connectés pouvant prendre en charge une gamme de flux de travail avancés basés sur le cloud.
Les caractéristiques techniques :
Spécifications Physique
Dimensions (L x H x P mm) 198 mm / 7,8" x 133 mm / 5,2" x 40 mm / 1,57
Poids 730g / 1,6 lbs
Points de montage
En haut : 1 x 1/4"20 ou 3/8" avec points anti-rotation, En bas : 1 x 1/4"20 ou 3/8" avec points anti-rotation, droite : 1 x 1/4"20 ou 3/8" avec points anti-rotation.
Environnement
Température ambiante de fonctionnement Jusqu'à 40 degrés Celsius
Construction et contrôle
Corps Châssis en alliage d'aluminium avec plaque arrière en polycarbonate ABS
Refroidissement Ventilateur et dissipateur thermique à commande active
Lumière Tally Oui
Écran tactile Oui
Boutons de l'appareil Bouton d'alimentation - multifonction
Télécommande de contrôle de la caméra vers USB - Z CAM
Alimentation
Tension d'entrée 6.2 - 16.8v
Piles compatibles 1 x NP-F / L-Series
Connecteur d'entrée DC Jack DC verrouillable (5.5mm OD & 2.1mm ID)
Dtap Via câble optionnel D-Tap vers DC
Mise sous tension Bouton de fonction On/Off, SW Off
Contrôle du ventilateur Modes de priorité d'enregistrement / gradation de l'affichage
Affichage
Écran tactile SuperAtom IPS (tactile capacitif)
Taille : 7 pouces
Résolution 1920 x 1200
Angle de vision 178 + H & V
PPI 325
Profondeur de bit 10-Bit (8+2 FRC)
Type de rétroéclairage Edge lit
Luminosité (cdm2 / nits) 2000nit +/- 10%
Rapport hauteur/largeur 16:9 Affichage des images
Gamme de couleurs Rec709
Support de calibrage Calibrateur ATOMOS avec Calibrite ColorChecker Display Pro ou ColorChecker Display Plus
Pipeline de couleurs
Gamma Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 / Clog3, Arri Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic Vlog, JVC JLog1, Red LogFilm / Log3G10 / Log3G12, FujiFilm Flog, PQ (HDR10), HLG, Nikon N-Log, Z CAM Z-Log2, Olympus OM-Log400 / Flat, Leica L-Log
Gamut BT2020, DCI P3, PDCI P3 65, Sony SGamut / SGamut3 / SGamut3.cine / Canon Cinema / DCI P3 / DCI P3+ / BT2020, Panasonic V Gamut, Arri Alexa Wide Gamut Rec709, JVC LS300, Red DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut
Affichage de la table de conversion 3D au format .cube
Sortie 3D LUT Sortie en boucle
3DLUT 50/50 Oui
Modes de contrôle Natif / 709 / HLG / PQ / 3D LUT
Sortie HDR Conversion HLG / PQ
Gestion des couleurs
Calibrage Calibrateur ATOMOS avec Calibrite ColorChecker Display Pro ou ColorChecker Display Plus
Contrôles d'affichage Rétroéclairage, Lift, Gamma, Gain
AtomHDR Journal technique intégré pour HDR EOTF
LUTs 3D Affichage, surveillance et sortie, enregistrement, chargement via SSD
Conversion Full to Legal disponible sur l'entrée
Entrée vidéo
HDMI 1 x HDMI 2.0
SDI 1 x 12G SDI
Profondeur de bits 8 / 10 bits
Vidéo Chroma Subsampling YCbCr 420 & 422
HDR Oui avec détection automatique HDMI
Métadonnées
HDMI RAW - balance des blancs, indice d'exposition, vitesse/angle d'obturation, diaphragme F, ISO, Gamma, gamut
Nom de fichier SDI de Arri, RED. RAW - balance des blancs, indice d'exposition, vitesse/angle d'obturation, arrêt F de l'iris, ISO, Gamma, gamut.
Nom de fichier
Standard S/S/T & Rolling
Via SDI Red, Arri
Sortie vidéo
HDMI 1 x HDMI 2.0
Sortie boucle SDI 1 x 12G SDI
Sortie de lecture SDI 1 x 12G SDI
HDR Oui avec détection automatique
Réseau
Eternet 1GbE RJ45
Wi-fi Wi-Fi 6
Réseau sans fil RF AirGlu' SYNC Time code
Atomos Cloud Capture vers le Cloud, Live Stream
Cellulaire Connexion à un point chaud via Wi-Fi
Streaming Web
RTMP / S Oui, Destination configurée via Atomos Cloud Studio
Conversion du signal vidéo
HDMI vers SDI Oui
SDI vers HDMI Oui
Entrée/sortie audio
Qualité audio 24-Bit / 48kHz
Codec audio PCM
HDMI 8 canaux 24 bits, selon l'entrée
SDI 12 canaux 24 bits, en fonction de l'entrée
Entrée audio analogique Jack 3,5 mm - alimentation 5 V
Sortie audio analogique Jack 3,5 mm
Sortie casque Jack 3,5 mm
Délai d'entrée audio Délai d'image sur l'entrée analogique
Timecode / Sync
HDMI et SDI intégrés
Heure du jour Oui
SYNC sans fil AirGlu' SYNC Time code Réseau
RF Portée du réseau 300m
Fréquence RF Dépend de la région
Nombre de canaux 12 canaux RF par région
Nombre de clients RF Dépend de la région
Réseau Bluetooth Portée 10-15m (ligne de vue)
Nombre de clients BT 6 clients
Résolution et taux d'images (enregistrement, contrôle et lecture)
4k DCI jusqu'à 4Kp60
4k UHD jusqu'à 4Kp60
2K DCI 2046 x 1080 jusqu'à 2Kp60
FHD 1920 x 1080 Progressif jusqu'à 1080p120
FHD 1920 x 1080 PsF seulement via Pull down to P
FHD 1920 x 1080 Entrelacé 1080i50 / 1080i60
1280 x 720p 60p
8K RAW jusqu'à 8Kp30 Via HDMI
6K RAW jusqu'à 6Kp60 Via HDMI & 6Kp30 SDI
4K RAW jusqu'à 4Kp120 via HDMI / SDI
3.5K Anamorphic RAW jusqu'à 3.5Kp60 via HDMI
2K RAW jusqu'à 2Kp240 via SDI
CODEC d'enregistrement
Apple ProRes RAW jusqu'à 12bit 8Kp30 / 4Kp120
Apple ProRes HQ / 422 / LT jusqu'à 4Kp60
Avid DNxHD jusqu'à 1080p60
Avid DNxHR jusqu'à 4Kp60
H.265 jusqu'à 4Kp60 (conteneur MOV)
Prise en charge de Camera to Cloud depuis Adobe Frame.io
Gang Control Contrôle d'enregistrement SYNC sur tous les appareils
Lecture
Liste de lecture Oui, Sélection, Favoris ou Combiné
Apple ProRes Raw Oui, clips enregistrés
Apple ProRes HQ / 422 / LT avec PCM linéaire
Avid DNx Oui avec PCM linéaire
H.265 Clips enregistrés uniquement
Surveillance
SDR Native ,709, LUT
HDR HLG, PQ Rec2020
Dé-entrelacement Mode sélectionnable
Arrêt sur image Superposition Activation facultative
Fonctions d'enregistrement
Enregistrement pré-roll 8 sec HD / 4 sec 4K ProRes & DNx
Timelapse Oui
Enregistrement proxy simultané ProRes RAW / ProRes / DNx avec proxy H.265
Supports pris en charge
Master Caddy I Non
SSDmini Oui
CFast II Oui via l'adaptateur CFast AtomX
Capture réseau vers le Cloud via Atomos Cloud Studio
Système de fichiers exFAT
Interface SATA 3
Master Caddy III Oui
Outils à l'écran
Waveform 3 tailles
Parade RVB 3 tailles
Vector scope Petit / grand
1 x Zoom Tapez pour zoomer
2 x Zoom Tapez pour zoomer
Focus peaking Couleur et curseur pour le seuil
Fausse couleur Avec échelle IRE
Zebra Personnalisable
Isolation du canal de couleur Bleu uniquement
Guides d'images cinématographiques Préréglés et personnalisés
Guides de cadre social Préréglés et personnalisés
Zones de sécurité Taille d'image SMPTE - Action et Sécurité
Marqueurs de grille 9 grilles
Désqueeze anamorphique Affichage 1,25x, 1,33x, 1,5x, 1,8x et 2x
Affichage Flip Vertical
Fausses couleurs avec échelle IRE
Frame Grab et Onion Skin Overlay PNG sans perte 1920 x 1080
Traitement du signal embarqué
Réduction de l'échelle 4K UHD pour la HD disponible sur la sortie en boucle
Recadrage DCI disponible en sortie de boucle
Sortie en boucle du RAW 8K vers la vidéo 4K disponible en sortie en boucle
I > P 2:2 et 3:2
PSF > P 2:2 et 3:2
Clés d'activation en option
SDI RAW Activation incluse
H.265 Activation incluse
Télécommande
HDMI Déclenchement automatique HDMI, protocoles pris en charge - Canon, Sony, norme ouverte Atomos
SDI Déclenchement SDI caméra sélectionnable
Serial 2.5mm Jack Contrôle et étalonnage LANC via un câble USB à série en option
Bluetooth LE via l'application AtomControl pour les outils Monitor Assist
RF sans fil AirGlu' Déclencheur de démarrage et d'arrêt à distance
Contrôle d'un dispositif externe
Prise série 2,5 mm Télécommande vers USB - Z CAM
Cut & Tag
FCP XML Oui, avec 10 balises
Applications prises en charge
XML Apple Final Cut Pro
Apple ProRes RAW Apple Final Cut Pro, Adobe Premiere, Avid Media Composer, Grass Valley Edius, ASSIMILATE SCRATCH
Codecs vidéo Toutes les applications de montage non linéaire qui prennent en charge Apple ProRes, Avid DNx et H.265 dans l'enveloppe .MOV.
Contenu de la boîte
Accessoires inclus SHOGUN CONNECT, alimentation internationale, pochette de protection 7", poignée AtomX SSDmini, MasterCaddy III avec vis, antenne Wifi avec capuchons noirs, antenne RF, pochette de rangement de l'antenne, câble audio jack 3,5 mm vers jack, capuchons colorés pour l'antenne, couvercles pour le montage de l'antenne, tissu pour écran.
Extras en option Support de moniteur AtomX, Bras magique AtomX 10" / 13", Dock USB-C, PowerKit, câbles HDMI
Utilisation cible / Utilisateur
Appareils photo sans miroir Oui
Compacts Cinéma Oui
Cinéma Oui
Moniteur de réalisateur Oui
Capture de jeux Oui
Streaming Oui
DIT/Village vidéo Oui
Vidéo Pro Oui
Gimbal/Crane Oui
Mariage Oui
