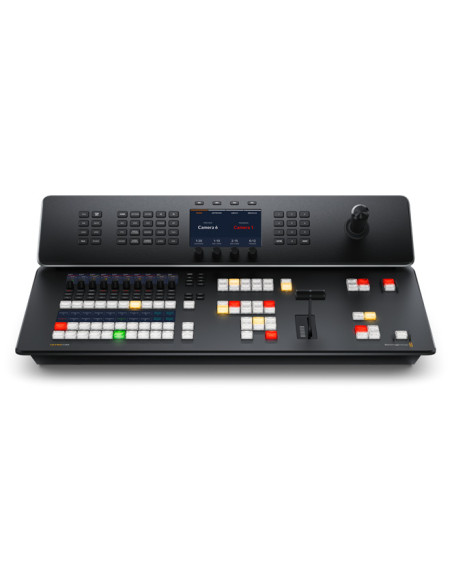

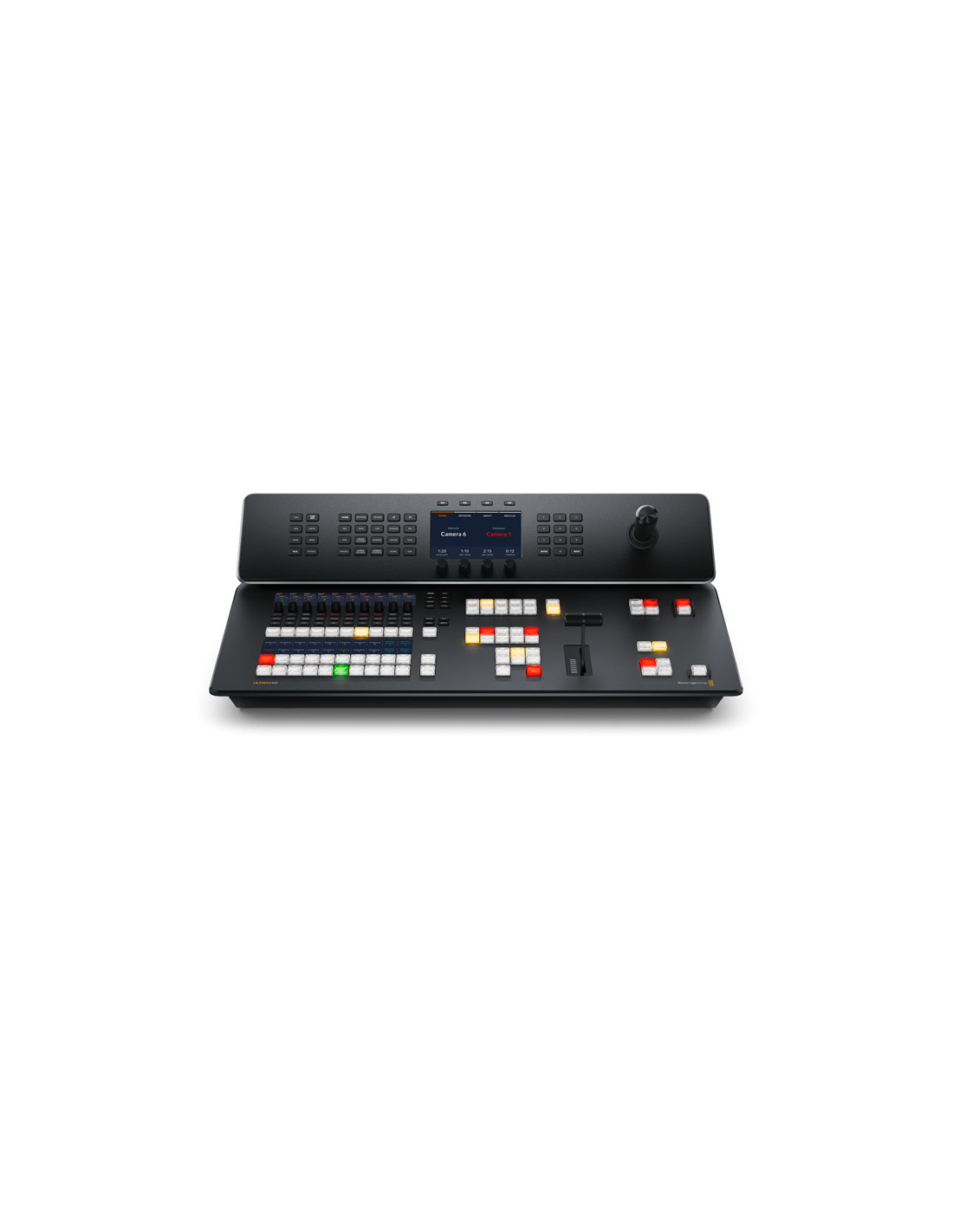

Blackmagic ATEM Television Studio 4K8
L’ATEM Television Studio 4K8 est un mélangeur de production en direct Ultra HD qui intègre un panneau de contrôle broadcast. Conçu pour être compact il peut être utilisé pour des grands projets. Il est également possible de l'utiliser dans des petites structures qui n'ont ni racks d'équipement ni camions régie. Il possède 8 entrées SDI avec conversion de normes, 2 sorties aux, 4 incrustateurs chroma, 2 incrustateurs en aval, la fonction SuperSource, 2 lecteurs multimédia et de nombreuses transitions. Il intègre également des fonctions dignes d’un studio télé : un moteur de streaming, l'enregistrement, un mixeur audio, un réseau d’ordres, un multi view et un stockage réseau interne en option. Ce moniteur est un mélangeur puissant de production en direct Ultra HD similaire aux modèles HD non ISO.
Les points forts du mélangeur Blackmagic ATEM Television Studio AK8 :
- Ultra HD en direct
- Panneau de contrôle broadcast
- 8 entrées 12G-SDI
- Plusieurs entrées et sorties vidéos
Les caractéristiques du mélangeur Blackmagic ATEM Television Studio AK8 :

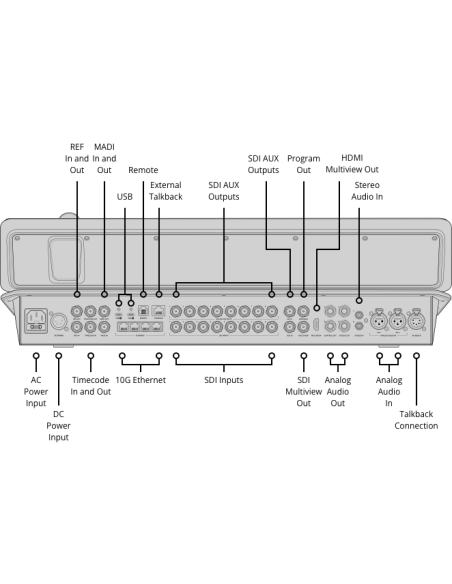

CONNEXIONS
Entrées vidéo SDI : 8
Sorties vidéo SDI : 12
Débits SDI : 1.5G, 3G, 6G, 12G
Sorties vidéo HDMI : 1
Nombre total d'entrées audio :
2 x XLR audio analogique symétrique
1 x BNC 32 canaux audio numérique MADI
2 x RCA audio analogique stéréo
1 x réseau d’ordres XLR à 5 broches
Nombre total de sorties audio :
4 x jack 1/4 pouce audio analogique
1 x BNC 64 canaux audio numérique MADI, jusqu’à 50 actifs
1 x réseau d’ordres XLR à 5 broches
Entrées audio SDI : 4 canaux d’audio intégré sur toutes les entrées SDI
Sorties audio SDI : 16 canaux assignables
Connexions timecode : 1 x entrée BNC, 1 x sortie BNC
Entrée de référence :1 x entrée BNC, 1 x sortie BNC
Tri-Sync ou Black Burst.
Synchronisation des entrées vidéo : Sur les 8 entrées
Convertisseurs de fréquence d'images et de format : Sur les 8 entrées
Sorties aux SDI : 10
Sorties programme SDI : 1
Sortie Webcam : 2 x USB-C supportant le 720p ou 1080p à la fréquence d’images PGM.
Nombre de multi views : 1 x12G-SDI, 1 x HDMI 2.0
Contrôle à distance : RJ12 supporte le RS-422
Connexion pour le panneau de contrôle : Ethernet. Connexion directe entre le panneau et le châssis, ou via le réseau
Générateur de timecode interne : Oui
Réseau d'ordres : RJ45 pour les systèmes de réseau d’ordres tiers
Sortie tally : Ajoutée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément)
Ethernet : 4 x RJ45 avec commutateur réseau Internet. Supporte le 10/100/1000/10G BASE-T
Interface pour l'ordinateur : 2 x ports USB-C supportant l’USB 2.0 pour l’enregistrement sur disque externe, la sortie webcam, le contrôle logiciel, les mises à jour logicielles et la connexion au mélangeur.
NORMES
Normes vidéo SD : Aucune
Normes de l’entrée vidéo HD :
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Normes de l’entrée vidéo Ultra HD :
2160p23.98, 2160p24, 2160p25, 2160p29.97.
2160p30, 2160p50, 2160p59.94, 2160p60.
Conformité aux normes SDI :
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 et SMPTE 2082-10.
Échantillonnage vidéo : 4:2:2
Précision des couleurs : 10 bits
Espace colorimétrique : REC 709, REC 2020
Commutation automatique SDI : Détection automatique entre le 1.5G-SDI, le 3G-SDI de niveau A ou B, le 6G-SDI et le 12G-SDI.
FONCTIONNALITÉS
Nombre de rangées Mix Effects : 1
Points de croisement directs : 10
Points de croisement Shift : 20
Type de bouton de point de croisement : Voyant LED tricolore
Libellé des points de croisement : 6 rangées, 24 caractères sur écran LCD
Prévisualisation des transitions : 1
Bus de sélection des sources : 1
Boutons macro dédiés : 10 plus 10 avec le bouton Shift
Boutons des types de transition : 5
Durée de la transition : Réglée via le menu à l’écran LCD
Boutons d’incrustation : 8
Boutons AUX : 12
Levier de transition :1
Boutons d'enregistrement : 2
Boutons Stream : 2
Sélecteurs de transition DSK : 6
Boutons Fade To Black : 1
Écrans LCD du système : 1
Pavé numérique : 1
Joystick 3 axes : 1
Incrustateurs en amont : 4
Incrustateurs en aval : 2
Incrustateurs chroma avancés : 4
SuperSource : 1
DVEs : 2
Incrustateurs linéaires/en luminance : 7
Incrustateur de transition (Stinger/DVE) : 1 Stinger, 1 DVE
Nombre total de couches : 8
Générateurs de motifs : 7
Générateurs de couleurs : 2
Panneau de contrôle : Panneau intégré avec contrôle complet de la commutation et des paramètres.
Fenêtres routables : 16
Libellés représentant les sources sur les fenêtres : Oui
Tally : Rouge pour le programme et vert pour la prévisualisation.
Prise en charge du réseau d’ordres : Oui
Prise en charge du mix minus : Oui
STREAMING
Streaming direct : Supporte le streaming live directement via Ethernet ou par USB-C via une connexion Internet partagée à l’aide du Real Time Messaging Protocol (RTMP).
ENREGISTREMENT
Enregistrement direct de la vidéo et de l’audio : Enregistrement direct sur une mémoire flash M.2 interne en option ou sur un support externe via les ports expansion USB-C
Enregistrement vidéo : Programme enregistré en tant que fichier .mp4 H.264 au paramètre de qualité du streaming, à la norme vidéo ATEM avec audio AAC
Format des supports : Compatible avec les supports formatés en ExFAT (Windows/Mac). APFS ou HFS+ (Mac)
MONITORING
Monitoring Multi View :1 x multi view via SDI et HDMI configurable en 16, 13, 10, 7 ou 4 vues. Inclut le monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, des DSK, de la SuperSource et du clean feed avec des libellés et indicateurs audio en option.
Norme vidéo du multi view : HD ou Ultra HD
Résolution d’écran minimale : 1366 x 768
LECTEUR MULTIMEDIA
Lecteurs multimédia : 2
Canaux : Fill et key pour chaque lecteur multimédia.
Capacité de la bibliothèque de médias pour les images fixes : 20
Format des images fixes pour la bibliothèque de médias : PNG, TGA, BMP, GIF, JPEG et TIFF.
Capacité de la bibliothèque de médias pour les clips : 2 x jusqu’en 1080p60.
Longueur de clip maximale en HD 720 pour le lecteur multimédia : 720 images.
Longueur de clip maximale en HD 1080 pour le lecteur multimédia : 360 images.
Longueur de clip en HD 2160 pour le lecteur multimédia : 90 images.
Format des fichiers vidéo pour la bibliothèque de médias : Séquence TGA.
Format des fichiers audio pour la bibliothèque de médias : WAV, MP3 et AIFF.
TRAITEMENT
Retard de traitement : inf. 10 lignes si genlocké et au même format que le mélangeur.
Mixeur audio :
Mixeur à 58 canaux.
Sélectionnable entre On/Off/Audio-Follow-Video.
Mesure des niveaux et crêtes.
Contrôle de gain principal.
Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.
Contrôle caméra :
Lorsqu’il est utilisé avec la plupart des caméras Blackmagic Design, l’ATEM peut contrôler la mise au point, l’iris et le zoom des objectifs compatibles ainsi que les paramètres des caméras, dont le gain, la balance des blancs, le ton, l’obturateur, le filtre ND, le correcteur colorimétrique, le tally et le démarrage/arrêt de l’enregistrement.
Down-conversion : 1 x multi view
Panneau de contrôle inclus : Panneau ATEM Software Control inclus gratuitement pour Mac 12.0 Monterey, Mac 13.0 Ventura ou une version plus récente, et Windows 10 ou 11.
Mises à jour logicielles : Au moyen de l'USB ou d’Ethernet en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup fourni.
GENERAL
Température d'utilisation : 0° à 40° C
Température de stockage : -20° à 60° C
Humidité relative : 0% à 90% sans condensation

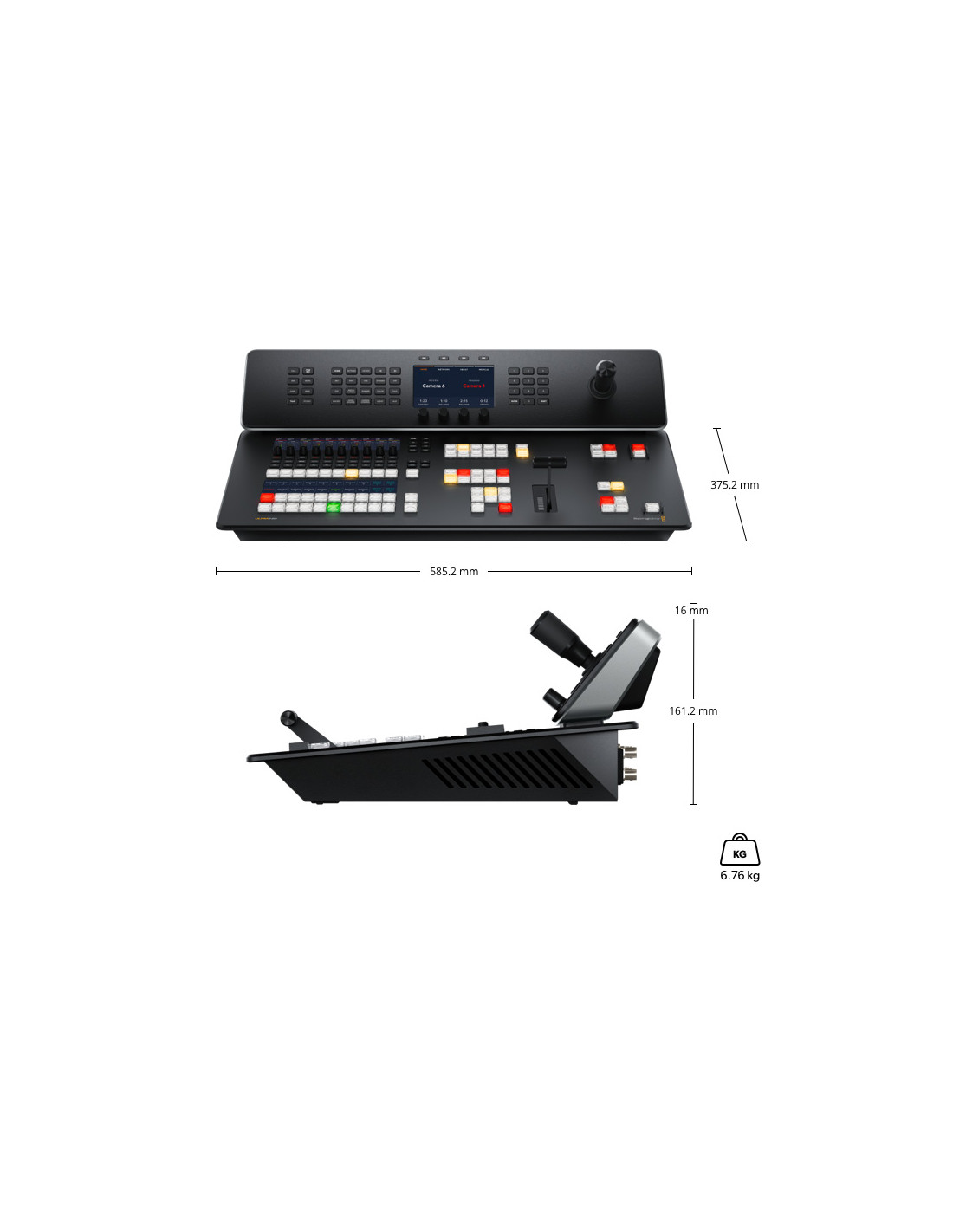

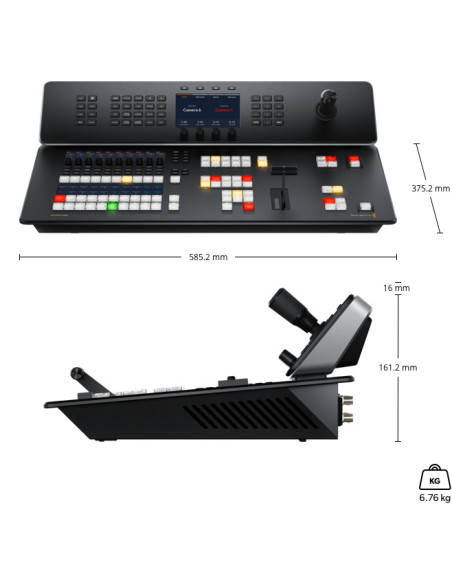

Dimensions : 585,2 x 375,2 mm
Alimentation : 1 x AC 100 - 240 interne 50/60Hz avec prise CEI C14.
1 x entrée DC XLR 12V à 4 broches pour une alimentation externe ou une batterie.
CONTENU DU CARTON
1 x Blackmagic ATEM Television Studio 4K8
1 x Pack de bienvenue avec un QR code pour télécharger le logiciel
